Evaporadores waterloop

Refrigeración en bucle de agua

Sistema de refrigeración comercial.

Descripción

Las unidades evaporadoras waterloop con compresor son equipos compactos para instalación en el interior de pequeñas cámaras frigoríficas, diseñados con refrigerante natural R-290 y condensados en bucle de agua. Estos destacan por:

  • Equipo compacto condensado por agua.
  • Mínima carga de refrigerante natural R290 de alta eficiencia energética.
  • Instalación fácil y segura con conexión a circuito de agua de condensación.

Ejemplo de instalación

Instalación de una unidad evaporadora en bucle cerrado de agua con un aeroenfriador y cuadro eléctrico general:

esquema-instalacionevaporador-waterloop-ES

Sistema compacto R290

Las unidades evaporadoras waterloop son sistemas compactos herméticamente sellados con mínima carga de R-290

Poseen una mínima carga de refrigerante R-290 inferior al límite práctico del volumen refrigerado.

Cuadro eléctrico (opcional)

  • Cuadro eléctrico de potencia y control, para instalación en el exterior de la cámara.
  • Protección magnetotérmica de compresor y maniobra.
  • Control electrónico con control de temperatura con registro de temperatura máxima y mínima.
  • Función Jet Cool de enfriamiento rápido.
  • Función Energy Saving.
  • Gestión opcional del aerocondensador con control de temperatura del bucle de agua y protección antihielo.
  • Alimentación 230V 50Hz o 400V 3N 50Hz. Disponible en 60 Hz. Otras tensiones a consultar.
  • Carga de refrigerante R-290 inferior a 0,25 kg.
  • Carrocería en chapa de aluminio y estructura de perfiles de acero galvanizado lacado en pintura poliéster.
  • Compresor hermético alternativo o scroll integrado en compartimento aislado térmicamente, con resistencia de cárter.
  • Circuito frigorífico en tubo de cobre recocido, con presostato de alta presión, filtro deshidratador y obús de carga.
  • Batería evaporadora de tubos de cobre y aletas de aluminio, con expansión por válvula termostática y desescarche por inyección de gas caliente.
  • Motoventiladores axiales.
  • Condensador de placas soldadas de acero inoxidable.
  • Conexiones hidráulicas roscadas.
  • Cuadro eléctrico en armario de chapa lacada en blanco, con protección magnetotérmica y regulación electrónica multifunción (opcional).
  • Válvula solenoide de agua para instalación multi equipo en bucle de agua (sin montaje).

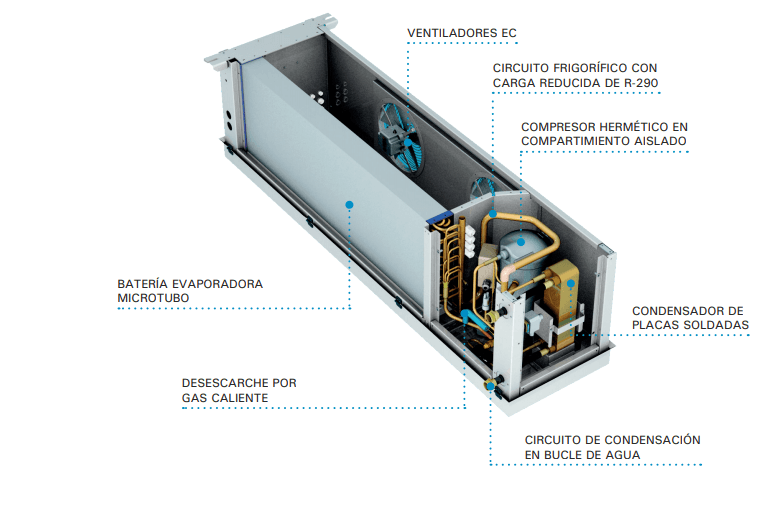

esquema-evaporador-waterloop-ES

  • Cuadro eléctrico para una unidad.
  • Cuadro eléctrico para dos unidades en una misma cámara.
  • Sin válvula solenoide de agua para instalación multi equipo en bucle de agua.
